DYHU型橡胶带式过滤机

2018-01-11 1545

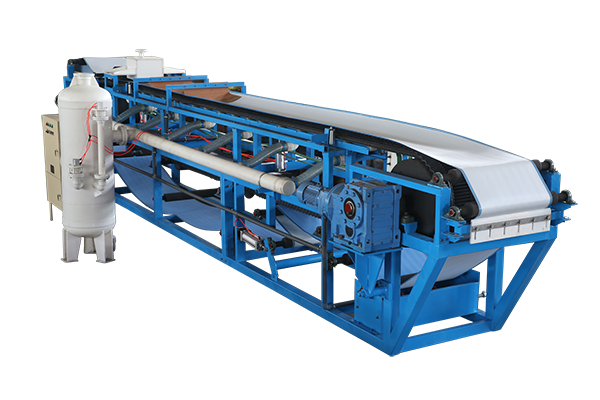

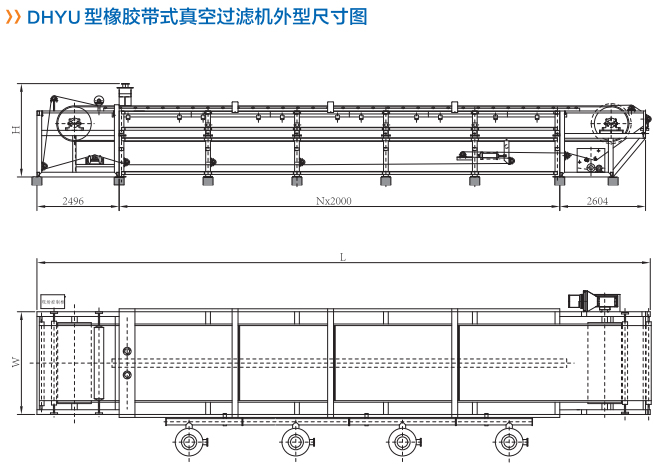

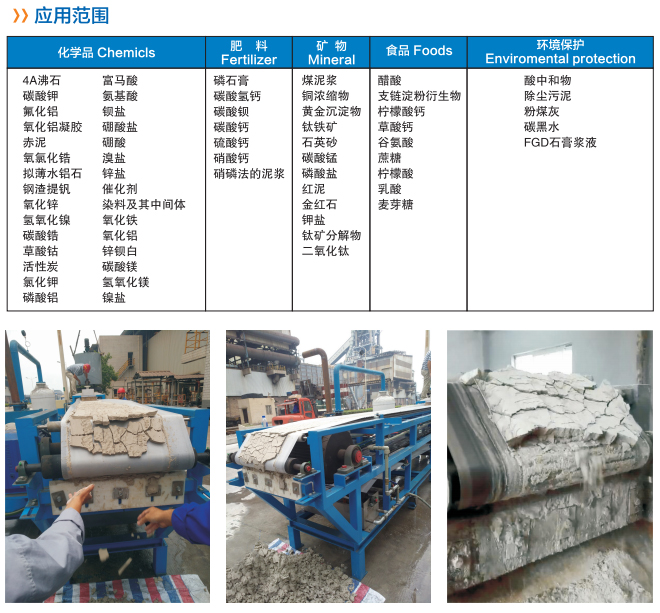

  DYHU型橡胶带式过滤机以滤布为过滤介质,是充分利用物料里力和真空吸力实现固液分离的高效分离设备,采用整体的环形橡胶作为真空室。环形胶带由电机拖动连续运行,滤布铺在胶带上与之同步运行,胶带与真空滑台上环形磨攘带接触并形成水密封。料浆由布料器均匀地分布在滤布上。

  工作原理

  当真空室接通真空系统时,在胶带上形真空抽滤区,滤液穿过滤布经胶带上的横沟槽汇总并由小孔进入真空室,固体颗料被截留在滤布上形成滤饼。进入真空室的液体经汽水分离器排出,随着像胶带的移动,已形成的滤饼依次进入滤饼洗涤区及吸干区,最后滤布与胶带分开,在卸料辊处将滤饼卸出。卸除滤饼的滤布经清洗后获得再生,再经过一组支承辊和纠偏装置后重新进入过滤区,开始进入新一循环过滤周期。


  产品特点

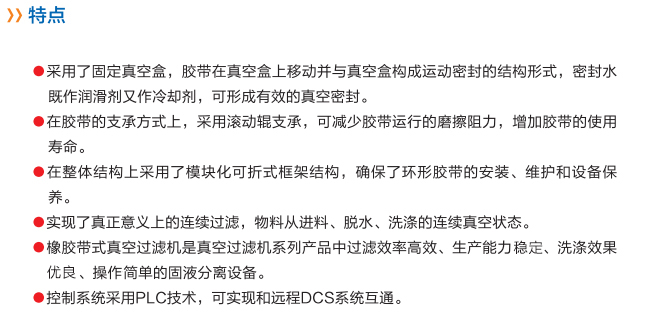

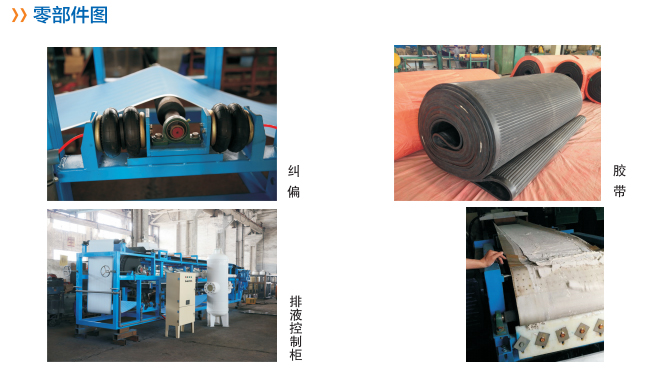

  1.采用了固定真空盒,胶带在夏空盒上移动并与真空盒构成运动密封的结构形式,密封水既作润滑剂又作冷却剂,可形成有效的真空密封。

  2.在胶带的支承方式上,采用滚动辊支承,可减少胶带运行的磨擦阻力,增加胶带的使用寿命。

  3.在整体结构上采用了模块化可折式框架结构,确保了环形胶带的安装、维护和设备保养。

  4.实现了真正意义上的连续过滤。物料从进料、脱水、洗涤的连续夏空状态。

  5.橡胶带式过滤机是目前过滤机产品中过滤效率最高、生产能力最大、洗涤效果最好、操作最简单的固液分离设备。

  6.控制系统采用PLC技术,可实现和远程DCS系统El通。


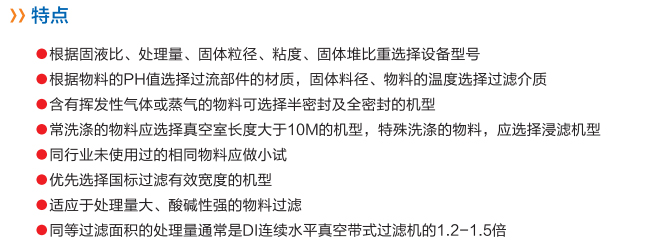

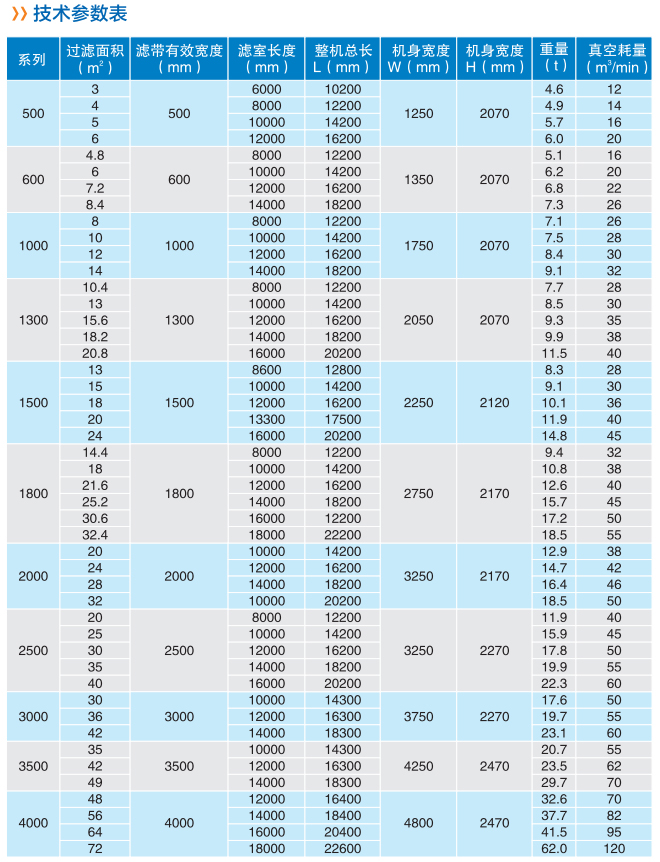

  设备选型

  1.根据固液比、处理里、固体粒径、粘度、固体堆比直选择设备型号

  2.根据物料的户日值选择过流部件的材质,固体料径、物料的温度选择过滤介质

  3.含有挥发性气体或蒸气的物料可选择半密封及全密封的机型

  4.常洗涤的物料应选择真空室长度大于,1OM的机型,特殊洗涤的物料,应选择浸滤机型

  5.同行业未使用过的相同物料应做小试

  6.优先选择国标过滤有效宽度的机型

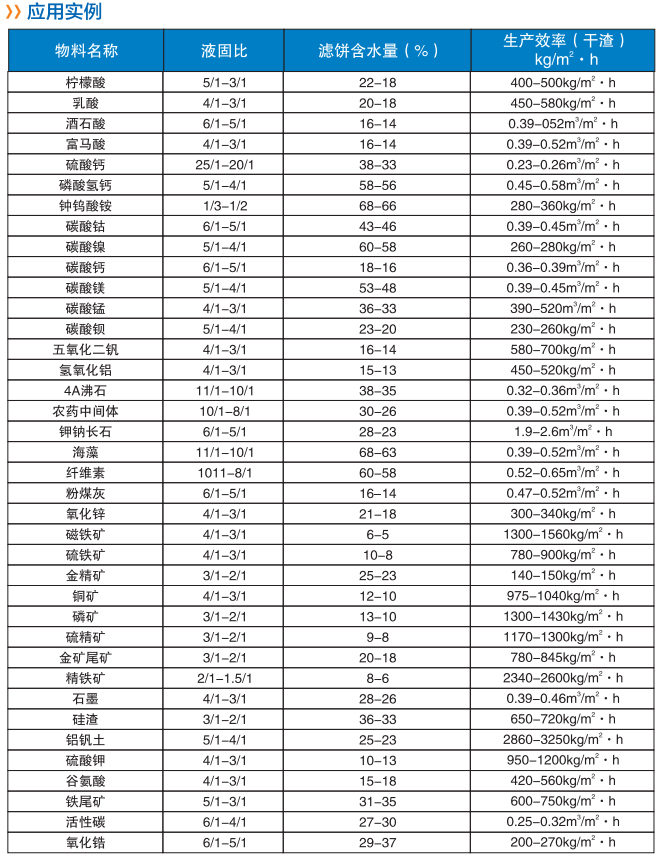

  7.适应于处理里大、酸碱性强的物料过滤

  8.同等过滤面积的处理量通常是DI连续水平真空带式过滤机的1.2-1.5倍
