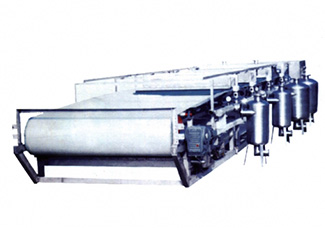

DI水平真空过滤机

2018-01-11 13773

  DI连续水平带式真空过滤机是一种自动化程度高的新型过滤设备,该过滤机以过滤布及滤网为介质,使料浆水平布置于过滤介质之上,充分利用料浆重力和真空负压吸力实现固液分离。连续水平真空带式过滤机可适用于多种浓度条件下的物料。它能连续自动完成过滤、滤饼洗涤、卸渣、滤布再生等工艺操作,并且母液有与滤饼洗涤液可以分段收集。具有过滤效率高、生产能力大、洗涤效率好,滤饼水分低、操作灵活、维护简单等优点,因而被诸多工业部门优先采用。

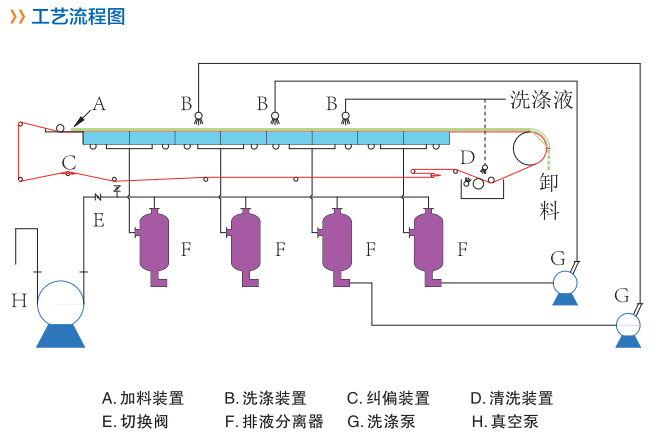

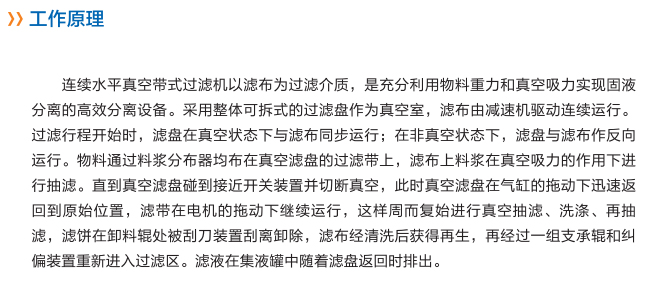

  工作原理

  设备以滤布为过滤介质,是充分利用物料重力和真空吸力实现固液分离的高效分离设备。采用整体可拆式的过滤盘作为真空室,滤布由减速机驱动连续运行。过滤行程开始时,滤盘在真空状态下与滤布同步运行;在非真空状态下,滤盘与滤布作反向运行。物料通过料浆分布器均布在真空滤盘的过滤带上,滤布上料浆在真空吸力的作用下进行抽滤。

  直到真空滤盘碰到接近开关装置并切断真空,此时真空滤盘在气缸的拖动下迅速返回到原始位置,滤带在电机的拖动下继续运行,这样周而复始进行真空抽池、洗涤、再抽滤,滤饼在卸料辊处被刮刀装置刮离卸除,滤布经清洗后获得再生,再经过一组支承辊和纠偏装置里新进入过滤区。滤液在集液罐中随着滤盘返回时排出。

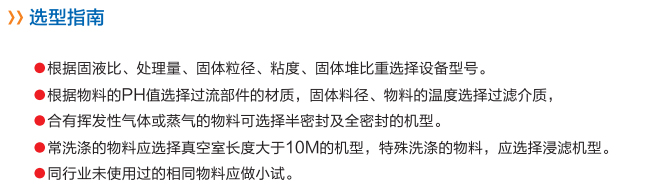

  设备选型

  1.根据固液比、处理里、固体粒径、粘度、固体堆比直选择设备型号

  2.根据物料的户日值选择过流部件的材质,固体料径、物料的温度选择过滤介质

  3.含有挥发性气体或蒸气的物料可选择半密封及全密封的机型

  4.常洗涤的物料应选择真空室长度大于,1OM的机型,特殊洗涤的物料,应选择浸滤机型

  5.同行业未使用过的相同物料应做小试

  6.优先选择国标过滤有效宽度的机型

  7.适应于处理里大、酸碱性强的物料过滤

  8.同等过滤面积的处理量通常是DI连续水平真空带式过滤机的1.2-1.5倍
